Верхнеподвесные окна с открыванием наружу

Верхнеподвесные окна с открыванием наружу

Качество готового продукта – окна – зависит от многих составляющих, одна из которых оконный профиль. Это важная, но не основная деталь при выборе пластикового окна. А покупатель часто приравнивает выбор окна к выбору профиля, как будто дело только в нем и любой может из купленного в супермаркете профиля смастерить себе окошко. Но почему-то пластиковые окна или алюминиевые окна все покупают себе целиком, а не частями. Наверное это потому, что производство и монтаж окна должен делать профессионал. Поэтому важнее всего — это выбрать поставщика-профессионала, который и материалы нужные подберет, и окно сделает качественно, как надо и установит правильно: чтобы не дуло и чтобы тепло потом было. «Континент-Окна» — это высокопрофессиональная компания, которая гарантирует высокое качество своих конструкций. Подробнее о Заводе можно прочитать в разделе «Производство«.

С начала своего существования Завод остеклил более 100 многоквартирных домов, свыше 1500 частных коттеджей, офисных, торговых зданий и промышленных помещений, при этом изготовив более 50 000 нестандартных конструкций. Помимо прямоугольных белых пластиковых окон, на предприятии изготавливают конструкции разнообразных форм, цветов, открываний и размеров.

Ниже показаны конструкции, которые другие производители очень редко предлагаются клиентам по причине ограниченных возможностей производства У Завода «Континент-Окна» вы можете заказать такие пластиковые окна или алюминиевые окна, в различных цветовых решениях, с разной фурнитурой и стеклопакетами.

Интегрированное окно с параллельно-отставным типом открывания

В дополнение к предыдущей конструкции для изготовления интегрированных окон с параллельно-отставным типом открывания в системе ALT F50 разработаны профили рамы AYPC.F50.1206, створок AYPC.F50.1304 и AYPC.F50.1305, вспомогательный профиль AYPC.F50.1703, а также введен новый резиновый уплотнитель FRK68.

Другие необходимые для данной конструкции профили и комплектующие изделия уже используются в системах ALUTECH. Посадочные размеры фурнитурного паза окон позволяют устанавливать параллельно-отставных ножницы различных производителей с базовой шириной от 17 мм до 21 мм.

Интегрированное окно в фасад с установкой стандартного стеклопакета

Данный вариант интегрированного окна предполагает установку стандартного прямоугольного стеклопакета, при котором снаружи образуется алюминиевая полоска шириной 41 мм. Установка стандартного стеклопакета толщиной до 38 мм позволяет значительно снизить стоимость и упростить сборку готового изделия.

В такой конструкции используются новые профили створки AYPC.F50.1303 (для верхнеподвесного открывания) и AYPC.F50.1305 (для параллельно-отставного открывания), а также новый профиль прижимной планки створки AYPC.F50.1612, который фиксируется к створке при помощи саморезов 3,9х13, и уплотнитель FRK69.

Благодаря использованию в профилях створки AYPC.F50.1303 и AYPC.F50.1305 многокамерных полиамидных мостов 34 мм, теплопроводность типового сечения «рама-створка» снижена до Uf=2,6 Вт/(м2*К).

Интегрированное окно без терморазрыва с установкой одинарного стекла

Данная конструкция предназначена для изготовления холодных интегрированных окон с верхнеподвесным открыванием. В качестве заполнения в таких окнах используется одинарное стекло 4-8 мм. Для изготовления холодных интегрированных окон в системе ALT F50 разработаны следующие профили — рамы AYPC.F50.1207, створок AYPC.F50.1306, AYPC.F50.1307 и AYPC.F50.1308, и профили опорные под стекло AYPC.F50.1807 и AYPC.F50.1808.

Крепление стекла, как и в теплом варианте, предусмотрено двумя способами: при помощи структурной приклейки или при помощи профиля, окаймляющего заполнение по периметру, а также уплотнителей. В обоих случаях наружная часть окна практически не отличается от глухих частей витража.

Интегрированное окно типа «скрытая створка» с улучшенными теплотехническими характеристиками

В обновленном решении приклейка стеклопакета к створке производится за среднее стекло (данное решение запатентовано ГК «АЛЮТЕХ»), а не за наружное, как в большинстве отечественных и зарубежных систем.

В стеклопакетах основные потери тепла происходят через спейсерную рамку. Использование нового способа приклейки заполнения позволило разорвать сплошной мостик холода, что, в свою очередь, позволило существенно улучшить теплотехнические характеристики новой скрытой створки.

Теплопроводность типового сечения «рама-створка» снижена до Uf=1,15 Вт/(м2*К), что значительно лучше аналогичных систем отечественного и европейского производства. В данной конструкции предполагается использование двухкамерных стеклопакетов толщиной до 62 мм.

Кроме этого новый вариант створки обладает более высокими эстетическими качествами. Приклейка наружной камеры стеклопакета позволяет полностью сохранить декоративные свойства внешнего стекла и максимально скрыть профиль створки.

В данной системе предусмотрена возможность использования верхнеподвесного и параллельно-отставного открывания наружу. Дополнительно отмечаем, что ГК «АЛЮТЕХ» для такого варианта открывания предлагает фурнитурные комплекты Giesse.

Также по Вашему запросу может быть подобран и поставлен необходимый набор комплектующих и приводов для организации автоматического открывания окон.

Система лючков дымоудаления

Одним из элементов наклонных фасадов являются открывающиеся конструкции, которые применяются для выравнивания давления снаружи и внутри помещения, обеспечения вентиляции и дымоудаления.

Читать еще:  Как очистить подоконник пластикового окна

Отсюда и названий этих окон — лючки дымоудаления.
Как и любое другое окно, в состав лючка входят рама, створка, прижимной элемент для фиксации стеклопакета, соединительные угловые элементы, система уплотнителей, различные штучные комплектующие изделия (подкладки, заглушки и т.п.).

В данной конструкции предполагается использование заполнений толщиной до 38 мм. Для оптимизации складов многие из этих элементов позаимствованы из других систем ALUTECH.

В системе реализована возможность сборки рамы и прижима двумя способами: методом обжима и с использованием штифтов 5х10. Сборка створочной конструкции осуществляется только при помощи штифтов. При установке заполнения соединение прижимной и створочной конструкции производится при помощи саморезов 4,2х32.

Скрытый вариант крепления позволяет получить эстетичный внешний вид конструкции, защитить крепеж от агрессивного воздействия окружающей среды и предотвратить проникновение атмосферных осадков внутрь конструкции.Учитывая, что в сложных пространственных фасадах нередко применяются непрямоугольные стеклопакеты, в системе лючков дымоудаления реализована возможность сборки трапециевидных конструкций.

Это стало возможным благодаря дополнению рамных систем ALUTECH угловой шарнирной закладной AYPC.W62.0960, при этом сборка углов рам, створок и прижима осуществляется исключительно при помощи штифтов.

Система лючков дымоудаления с улучшенными теплотехническими характеристиками

По сравнению с предыдущим решением новая конструкция лючков дымоудаления для энергоэффективных фасадов (допускается установка стеклопакетов до 50 мм) имеет ряд конструктивных и эстетических преимуществ:

  • улучшенная теплотехника

В профилях рамы и створки используются полиамидные термомосты 34. Ножки термомостов позволяют создать в изоляционной зоне створки многокамерное пространство, термоизоляционная камера рамы заполнена вспененными вкладышами из материала с низкой теплопроводностью. Средний уплотнитель FRK64 имеет массивное тело с несколькими камерами, что позволяет создать серьезный барьер в пространстве между рамой и створкой. Все это позволило значительно увеличить теплофизические свойства лючка и получить теплопроводность профильного узла «фасадная стойка – рама и створка люка» на уровне Uf=1,979 Вт/(м2·°К).

  • усиленные профили рамы и створок для изготовления габаритных конструкций

Профили рамы и створки имеют высокие прочностные характеристики, для получения необходимой жесткости в камеру рамы введено дополнительное ребро. Это дает возможность изготавливать оконные конструкции с габаритами более 2 м по высоте и ширине.

  • минимально возможный выступ люка относительно плоскости фасада

В передней зоне лючка располагается фурнитурный паз и зона для установки петлевой группы. Данную зону удалось уменьшить до предельных размеров, в результате чего конструкция лючка относительно основного фасада выступает всего лишь на 31 мм, что практически незаметно на наклонных конструкциях.

Адрес:

г. Рязань, ул. Боголюбова, 102, стр.2

тел.: +7 (4912) 99-20-88
тел: +7 (4912) 99-14-88

Часы работы:

пн. 9:00 — 18:00
вт. 9:00 — 18:00
ср. 9:00 — 18:00
чт. 9:00 — 18:00
пт. 9:00 — 18:00
сб. — выходной
вс. — выходной

Панорамные окна.

Панорамное окно получило такое название потому, что оно устанавливается в помещениях с требованиями повышенной обзорности.

Если из дома открывается прекрасный вид на окрестности, то панорамные окна — это то, что нужно.

Обеспечение широты обзора достигается за счет того, что эти окна всегда большого размера и без перемычек. Они могут быть при этом глухими или открываемыми. В некоторых случаях (если фасад здания цилиндрической формы), окно делается изогнутым (с применением гнутого стекла и профиля).

Состав конструкции теплого алюминиевого окна

Алюминиевые профили в соответствии со своим назначением имеют аналогичную с ПВХ классификацию и подразделяются на рамные, створочные, импостные и вспомогательные профили. Широкая линейка дает заказчику возможность подбора оконных профилей, на каждый конкретный объект, в зависимости от дизайна, цены и статистических нагрузок.

Уплотнители, применяемые в теплых алюминиевых окнах, изготавливаются из современных материалов: термоэластопласта (ТЭП) или искусственного каучука (EPDM) устойчивых к атмосферным воздействиям. В зависимости от места установки в теплом алюминиевом окне уплотнители подразделяются на наружный, внутренний, средний и створочный. Основная функция по теплоизоляции приходиться на средний уплотнитель, который имея сложную геометрию, также предотвращает проникновение конденсата во внутренний контур рамы.

Фурнитура. Имея более высокие показатели жесткости в алюминиевых окнах можно использовать меньшее количество точек прижима по длине и ширине створки. Наличие у большинства производителей алюминиевых систем унифицированных пазов, для установки фурнитуры, дает возможность клиентам подобрать подходящую оконную фурнитуру, отвечающую высоким требованиям рынка, в том числе скрытую, наклонно–сдвижную (портал) или противовзломную. Наиболее распространенными пазами для установки фурнитуры являются Европаз тип 1 и тип 2, отличие только в профиле рамы, у типа 2 сечение паза меньше и составляет 10-14,5 мм. Хотя тип 2 менее распространен, у него есть преимущество, за счет меньшей ширины паза, увеличена ширина термоизоляционной вставки, что увеличивает показатели теплоизоляции профиля.

Читать еще:  Как замерить пластиковые окна самостоятельно

Фурнитуру для данных пазов выпускают такие известные фирмы, как ROTO (Германия), GIESSE (Италия).

Стеклопакет. Большую роль в тепло и шумоизоляции теплого алюминиевого окна играет стеклопакет (стеклопакет). Теплые алюминиевые окна позволяют устанавливать стекло, стеклопакеты от 10 до 54мм. Заполнения в алюминиевые профили устанавливаются на универсальные подкладки и специальные.

Метизы, используемые для соединения и крепления, должны быть из нержавеющей стали А2- 70 с классом прочности 70 согласно DIN 912 и EN ISO 3506-1.

Сборка теплого алюминиевого окна осуществляется с помощью соединительных элементов (закладных деталей). Закладные детали в профиле фиксируются двумя способами: первый, на углообжимном станке, стенка профиля проминается и вдавливается в паз закладной детали, надежно фиксируя профиль, второй, с помощью шаблона сверлятся отверстия через которые в специально предусмотренные пазы закладной детали забиваются металлические штифты. Углы всех алюминиевых окон, будь то рама или створка, обязательно необходимо проклеивать специальным клеем, который значительно увеличивает прочность и герметичность угловых соединений. Клей бывает одно- и двухкомпонентный, закачивается в профиль с помощью монтажного пистолета.

Чем отличается окно с открыванием наружу?

Человеку, который не разбирается в тонкостях пластиковых окон, может показаться, что достаточно поставить окно «наизнанку». Но в этом случае оно будет открываться не из помещения, а с улицы. Есть другое решение.

Окна с открыванием наружу делают из специального инвертированного профиля. Его форма позволяет створкам плотно примыкать со стороны улицы. При этом штапик и ручка расположены со стороны помещения, а петли – со стороны улицы или скрыты. Для сравнения: у обычных окон все перечисленные элементы выполнены со стороны помещения.

Важно: если вы живете на первом этаже или в частном доме, лучше использовать скрытые петли, чтобы усилить защиту от взлома.

Область применения алюминиевых конструкций системы ALT C48

Конструкции алюминиевой системы ALT C48 предназначены для установки во внутренние и наружные проемы стен зданий. Система позволяет изготавливать конструкции наружных и внутренних дверей, раздвижных автоматических дверей, входных групп, тамбуров, витрин и внутренних перегородок в любых административных и общественных зданиях и помещениях (магазины, гипермаркеты, бизнес-центры, офисы компаний, торговые павильоны и рынки, АЗС, аэропорты и ж/д вокзалы, автостанции и др).

Общее описание

Система ALT C48 обладает широкими функциональными возможностями и позволяет изготавливать:

  1. Оконные конструкции с фурнитурным «европазом»;
  2. Классические дверные конструкции с накладными петлями;
  3. Дверные конструкции с фурнитурным пазом «Fapim»;
  4. Перегородки, комбинированные конструкции;
  5. Конструкции для установки автоматических раздвижных дверей;
  6. Маятниковые двери с применением напольных доводчиков.

Оконная серия профилей с фурнитурным пазом «европаз» позволяет устанавливать широко распространенную фурнитуру и изготавливать окна различных типов открывания: поворотные, поворотно-откидные, верхнеподвесные, нижнеподвесные с открыванием внутрь.

Дверные серии профилей (как стандартная серия, так и с пазом FAPIM) — предназначены для выполнения «компланарных» дверей (наружные и внутренние поверхности рам и створок находятся в одной плоскости). Серии позволяют изготавливать различные распашные дверные конструкции: одностворчатые, полуторные и двухстворчатые; с открыванием наружу и внутрь; с накладными (видимыми) и пазовыми (скрытыми) дверными петлями; с порогом и без порога; с цокольным и створочным (контурным) нижним исполнением; с верхними и боковыми глухими частями в одной раме.

Все серии системы ALT C48 имеют одну базовую монтажную глубину для профиля рамы – 48 мм. Система обладает широкими возможностями применения различных типов заполнений: стекла, стеклопакетов, сэндвич-панелей, ДСП и др. листовых материалов. Ассортимент профилей штапиков и уплотнителей в системе позволяет устанавливать заполнения в диапазоне от 4 до 30 мм.

Сборка конструкций

Сборка конструкций выполняется соединением углов вертикальных и горизонтальных профилей в контуры — так называемые рамы. Угловые соединения осуществляются при помощи специальных закладных деталей — «сухарей», вставляемых во внутренние камеры профилей и фиксируемых одно- или двухкомпонентным клеем и механическим способом. Механическое крепление угловых соединений выполняется: обжимом на углообжимном станке или штифтовым креплением. Соединение горизонтальных и вертикальных алюминиевых профилей – профилей импостов выполняется как на шурупах, так и на закладных «сухарях» методом заштифтовки или крепления на самонарезающие винты.

Стандартные цвета профилей: RAL9016 (белый), RAL8017, RAL8014 (коричневый) и RAL9006 (серебристый металлик). Качество окраски профилей соответствует требованиям Qualicoat 2000.

Читать еще:  Наличники из металла на окна

Особенности открывающихся наружу пластиковых окон

Такие изделия традиционно устанавливают датские и норвежские домовладельцы. Открывающиеся в сторону улицы окна распространены в Англии, Соединенных Штатах Америки, Австралии. У окон подобного типа:

  • створка открывается от себя;
  • петли, ручка, штапик размещаются в здании;
  • открывание может быть с двухсторонней ручкой;
  • чтобы открыть его, достаточно повернуть рукоятку в низу рамы;
  • открывание реализуется и вручную, и автоматически.

Механизм открывания окон

Порой для отпирания и запирания окон приходится прикладывать немалое усилие, причём со временем работа фурнитуры становится всё более жёсткой, а плотность прижима створки уменьшается. Чтобы этого не происходило, производители внесли ряд усовершенствований в механизм.

3 практических совета

  1. При срабатывании защиты от ошибочных действий ручка открытого окна оказывается заблокированной. Если случилась подобная неприятность, необходимо найти блокиратор (подпружиненную пластину на торце створки выше или ниже ручки) и нажать на него, затем, осторожно манипулируя ручкой и прижимая створку к раме, закрыть окно.
  2. Если при открывании и закрывании створка начала задевать раму, значит, необходимо заново отрегулировать петли. Однако порой створка под тяжестью стеклопакета принимает ромбовидную форму, и регулировка не помогает. Остаётся вклеить стеклопакет герметиком для монтажа автостёкол, для чего придётся снять створку примерно на 8 ч (время отверждения монтажного компаунда).
  3. Чтобы продлить срок службы оконной фурнитуры, следует раз в год (лучше осенью) проводить её профилактическое обслуживание — удалять грязь тряпкой, смоченной в PH-нейтральном моющем средстве, смазывать консистентной смазкой петли и трущиеся части запирающего механизма; имеет смысл приобрести специальный набор химии по уходу за окнами.

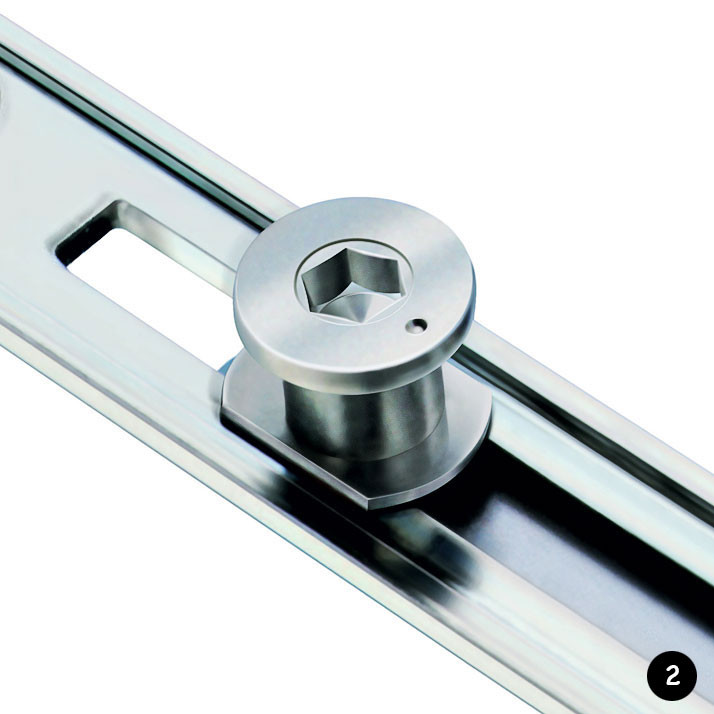

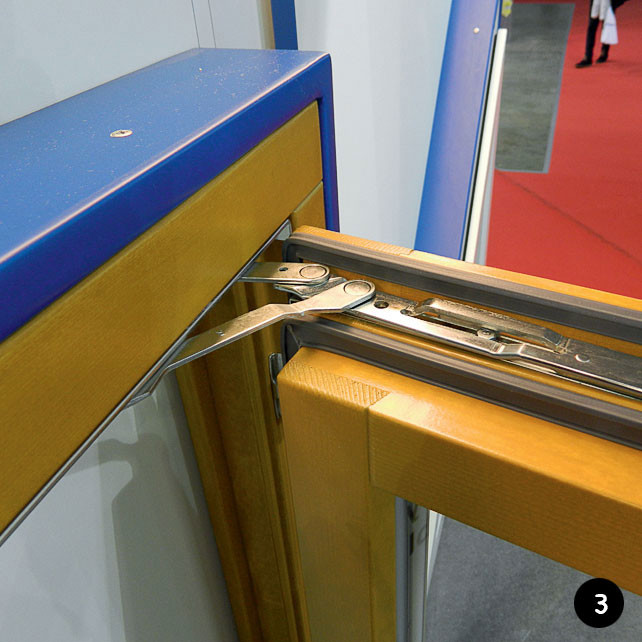

Роликовые цапфы при движении прокатываются по ответным планкам, снижают трение и тем самым обеспечивают лёгкость хода ручки, продлевают срок службы механизма. Они есть в таких системах, как Siegenia Titan и Kovinoplastika Internika.

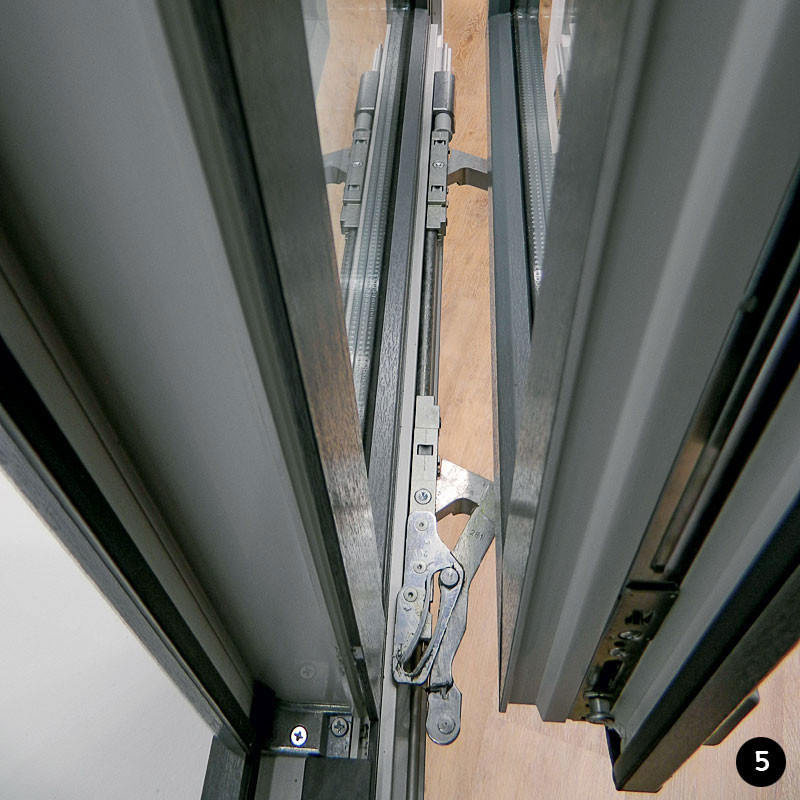

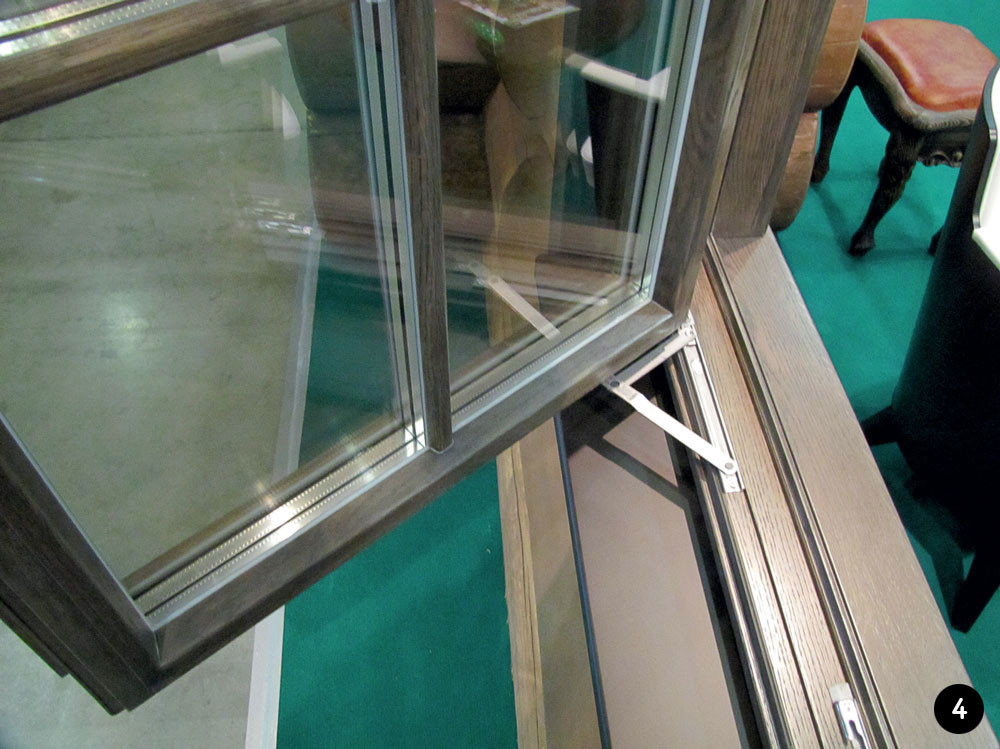

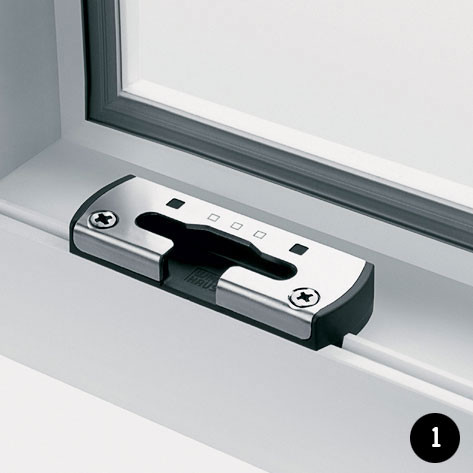

Простейшие противовзломные устройства (1, 2) сравнительно недороги, в то время как скрытые петли (3, 4) повысят стоимость пластикового или деревянного окна как минимум на 30 %. Что касается сдвижных конструкций (5), то они обойдутся в 2,5–3 раза дороже обычных, причём срок их изготовления обычно составляет от 30 рабочих дней

Микролифт обеспечивает небольшой подъём поворотной створки при закрывании, компенсируя её провисание. Наиболее эффективен роликовый микролифт (как, например, в системе Aubi Favorit Si-Line). Но в работе обычного рычажного механизма, объединённого с блокиратором ошибочных действий, иногда возникают сбои.

Ремонт окна без демонтажа

Вышедшие из строя запирающие механизмы и петли, как правило, можно заменить без демонтажа окна. Допустимы также «апгрейд» поворотной конструкции до поворотно-откидной, установка щелевого проветривателя и противовзломных элементов. Все необходимые детали нетрудно приобрести в специализированных фирмах или интернет-магазинах. Однако следует учитывать, что запирающие элементы бывают двух типоразмеров (обусловлены формой сечения створочного профиля), а петли различаются по расположению отверстий под крепёж. Чтобы избежать ошибки при выборе, нужно точно знать марку и название установленной фурнитуры. Порой их непросто определить, так как некоторые старые механизмы имеют специфическую маркировку.

Регулируемые петли и запорные элементы позволяют компенсировать провисание створки, а иногда и деформацию рамы в результате усадки дома. Кроме того, с их помощью можно усиливать прижим створки к раме по мере износа уплотнителей, чтобы притвор оставался герметичным.

Имеет смысл приобрести конструкции с надёжными фиксаторами положения цапф и так называемыми 3D-петлями (системы G.U., Hautau, MACO, Ziegenia). Устаревший вариант — регулируемые ответные планки и петли с подъёмными винтами.

Преимущества открывающихся наружу окон

Не только необходимость сэкономить пространство внутри помещений становится причиной выбора этих моделей. У такого способа открывания есть еще важные преимущества:

  • возможность организации эффективной и контролируемой вентиляции внутренних помещений;
  • повышенная герметичность конструкции – при плохой погоде с сильным ветром створки вжимает внутрь рамы, благодаря чему такие окна почти никогда не продувает.

Штульповое окно, у которого створки также распахиваются наружу, имеет еще одно дополнительное достоинство. У таких модификаций рама не имеет стационарного вертикального импоста, благодаря чему при одновременном открытии двух створок световой проем не делится никакими перемычками. Больше узнать о штульповых окнах можно из тематической статьи на ОкнаТрейд.

Поскольку такие изделия дополнительно комплектуется специальной фурнитурой с ограничением хода, не стоит опасаться захлопывания створок при внезапных порывах ветра.
