Клинья для установки пластиковых окон

Монтажные клинья для окон

  1. Описание
  2. Технические характеристики монтажного клина
  3. Преимущества клиньев из пластика
  4. В ногу со временем
  5. Стоимость и экономические выгоды
  6. Замечания по существу

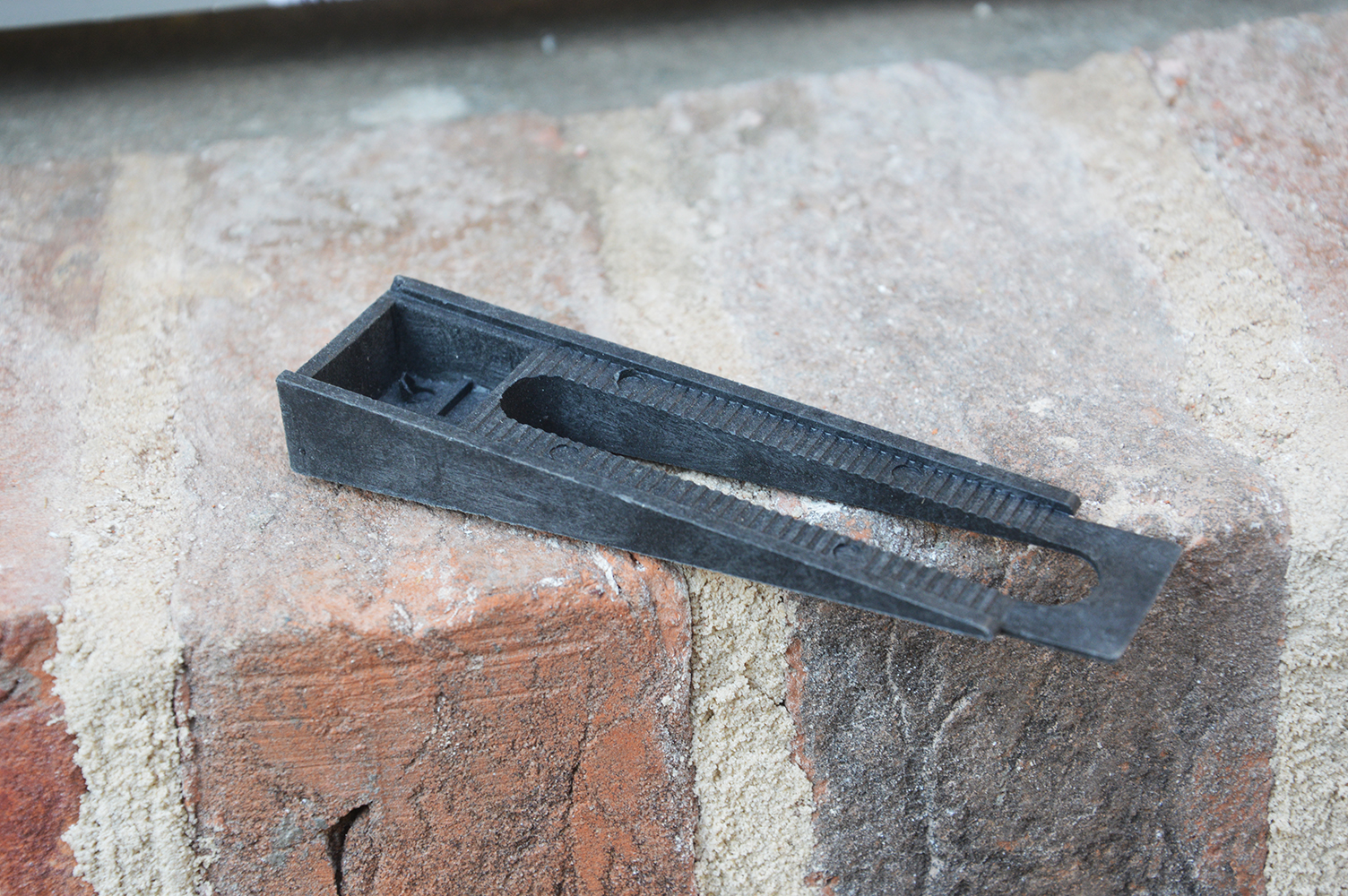

Пластиковые монтажные клинья для окон стали незаменимой альтернативой подручным деревянным или металлическим распоркам. Они широко применяются при проведении юстировки или расклинивания различных конструктивных элементов в строительных системах. Ими часто пользуются умельцы при выполнении многих видов работ.

В строительстве и ремонте монтажный клин из ПВХ служит для точной балансировки оконных и дверных блоков, что обеспечивает идеально выверенный уровень и надежность крепления. Благодаря установке монтажных клиньев повышается качество работ, в разы экономится время и трудозатраты персонала на проведение монтажа окон.

Разновидности и особенности конструкции монтажных клиньев

Для предварительного выравнивания строительных элементов, как правило, используются подложки – деревянные бруски или щепки.

Они хоть и доступны, но на практике подобные подложки неудобны в эксплуатации, характеризуются рядом недостатков. С другой стороны, монтажные клинья лишены серьезных минусов, отличаются максимальным удобством эксплуатации.

Монтажные пластиковые клинья, которые использует компания НОВИКОН

Принцип работы следующий. Из двух клиньев создается выравнивающая прямоугольная колодка, которую можно отрегулировать по ширине и высоте, сводя или разводя клинья.

Чтобы обеспечить максимальную точность в процессе балансировки элементов, производители выпускают клинья в нескольких вариантах типоразмеров. Обычно это подложки среднего, малого и большого размера. Максимальная нагрузка – от 200 до 350 кг, от 1500 до 1700 кг и от 2200 до 2500 кг соответственно.

Внутренняя конструкция монтажных клиньев включает ребра жесткости, обеспечивающие стабильность конструкции без деформации несущих элементов. Нагрузки актуальны при полном прилегании клиньев.

Особенности конструкции монтажных клиньев

Если сдвинуть их, нагрузка уменьшится в зависимости от площади контакта. Кроме того, высокая точность балансировки зависит от зубьев, расположенных по обе стороны клина. В его конструкции также имеется набор внутренних камер. Их задача – предотвращение мостиков холода.

При производстве клиньев используется специальный полимерный материал. Он характеризуется высокой устойчивостью к влиянию температурных перепадов и атмосферных осадков.

Пластиковые клинья отличаются долговечностью, эксплуатационный диапазон температур варьируется в пределах -40…+80 градусов Цельсия.

Этапы монтажа

Монтаж окон состоит из нескольких этапов. В каждом из них есть свои нюансы, на которые следует обращать внимание. Даже если окно вам устанавливает мастер.

Первый этап: подготовка оконного проема

Перед непосредственным монтажом необходимо сначала удалить старое окно.

После очищаем проем от скопившейся в нем грязи и прочего строительного мусора. Это могут быть как остатки устаревшей теплоизоляции, так снег со льдом, если окно устанавливают зимой.

Проем должен быть ровным, прочным, и без серьезных повреждений. Если же он в плохом состоянии, его замазывают укрепляющим цементно-песчаным раствором, который предназначен для наружной отделки.

Если ваши стены сделаны из мягких и рассыпчатых материалов (глинистого грунта с добавлением соломы или камня осадочной породы), не обойтись без «обсадной» или «черновой» рамы, которую необходимо изготовить заранее. Рама нужна, чтобы поверхность проемов была прочной.

Типичные проблемы на первом этапе монтажа

  • герметичность отсутствует
  • наблюдается продувание и высокая влажность в проеме
  • монтажный шов разрушен
  • рама покривилась или вообще сломалась

Второй этап: монтаж профиля

На данном этапе происходит уже непосредственное размещение окна в проеме.

Вот что собой представляют опорные подкладки из дерева

Во-первых, на профиль крепят анкерные пластины (или другие крепежные элементы), чтобы потом за них прикрепить раму к стене. Подробнее о креплении окна читайте ниже.

Во-вторых, окно должно быть установлено на крепкую опору. Для этого по углам и бокам проема монтируют подкладки. Учтите, что окно должно стоять ровно. Для этого его положение вымеряют уровнем.

Чтобы окно не вывалилось, подкладки делают из крепкого и прочного материла. А именно: из твердой породы древесины, твердого полиэтилена или пластика. Толщина опоры должна быть не меньше 1,5 мм.

К проему опору прикрепляют с помощью двух дюбелей диаметром 5 мм. Длина дюбелей не менее 40 мм. Монтажная глубина не больше 3 см.

Временная подкладка после установки окна сразу удаляется. Тут об этом забыли

В-третьих, чтобы быть уверенным в надежном креплении окна, используйте дополнительные средства опоры – подкладки, либо распорные клинья. Но учтите, что после окончания установки их нужно вытащить.

В-четвертых, боковые и верхний прогалы между профилем и проемом должны быть одинаковые. А нижний прогал нужно делать таким, чтобы потом в него вошел подоконник.

Нарушение этих пунктов по установке окна приведет к сложностям.

Планируете крышу на балкон? О типах крыш и козырьков, этапах монтажа вы узнаете в данном материале.

Типичные проблемы на втором этапе монтажа

  • оконный профиль просел вниз
  • остались большие щели между рамой и проемом
  • створки застревают в косяках и вытираются
  • появляется конденсат и плесень на проемах

к содержанию ↑

Третий этап: закрепление окон

Пластину сначала крепят к профилю, а затем к стене

Чтобы окна и двери держались крепко, нагрузку с них нужно частично перенести на стены. Для этого и нужны крепления.

В качестве элементов крепления для пластиковых окон используют специальные анкерные пластины, которые прикручивают к раме (о них мы уже говорили), доски, стержни, строительные саморезы для рам, самонарезающие винты.

Читать еще:  Как починить пластиковый подоконник

Ни в коем случае нельзя закреплять окна гвоздями или одной монтажной пеной. Не верьте тем монтажникам, которые рассказывают, что пена – прочная и окно не выпадет. Такой материал не сможет перенести огромные нагрузки с окон на стены, не разрушаясь.

Если установить профиль без креплений, он прогнется

Крепления располагают по всему периметру окна. Обязательное расстояние между ними около 70 см для пластиковых окон и 80 см для окон из алюминия или дерева. Расстояние от любого угла рамы до ближнего крепежного элемента примерно 15 см.

После того, как крепежные элементы установлены, необходимо убрать дополнительные клинья и заново проверить окно по уровню. Проверьте, правильно ли открываются и закрываются окна и двери. Для этого откройте створку на любую ширину, затем отпустите ее. Если она самостоятельно отклоняется в сторону (т.е. не от ветра, а сама), окно стоит не по уровню.

Четвертый этап: заделка швов

Швы должны быть теплыми. А еще не пропускать влагу и шум. Но при этом не загораживать путь воздуху и парам внутри квартиры. Для этого в качестве заделки используют упругий материал.

Заделка включает в себя три изоляционных слоя: внешний, средний и внутренний. Рассмотрим их поподробнее:

Иногда для внутреннего слоя шва используют раствор. Однако такое нежелательно, ведь он не пропускает воздух и пар

Внешний слой шва принимает на себя уличные воздействия: атмосферные и температурные. Также он должен быть устойчив к солнцу свету, обладать свойствами гидроизоляции и не мешать влаге испаряться влаги из помещения.

Средний (основной) слой обеспечивает тепло- и звукоизоляцию, а также воздухонепроницаемость монтажного шва.

Внутренний слой служит для теплоизоляции, при этом пропускает конденсат из квартиры наружу.

Итак, переходим к непосредственной заделке строительного шва. Сначала готовят средний слой. А именно: щель между рамой окна и проемом заполняют пеной из полиуретана. Помните, что перед этим необходимо очистить проем с помощью намоченной тряпки.

Излишки пены можно срезать лишь спустя сутки после заполнения среднего шва. Чтобы на пену не попадал солнечный свет, ее можно прикрыть наличником.

Следите, чтобы при заполнении шва пеной не оставалось отверстий.

Далее переходим к внешнему и внутреннему слою. Для них можно использовать герметик «Стиз» иди другие гидроизолирующие и паропроницаемые материалы. Например, уплотненные саморасширяющиеся ленты «Псул». Либо специальные составные ленты, которые наклеиваются на раму окна до его установки в проеме.

Как использовать утепленный балкон? Например, можно отбуксировать туда велосипед на зиму или поставить холодильник. Что еще и как хранить на балконе, читайте здесь.

Этапы монтажа

Монтаж окон состоит из нескольких этапов. В каждом из них есть свои нюансы, на которые следует обращать внимание. Даже если окно вам устанавливает мастер.

Первый этап: подготовка оконного проема

Перед непосредственным монтажом необходимо сначала удалить старое окно.

После очищаем проем от скопившейся в нем грязи и прочего строительного мусора. Это могут быть как остатки устаревшей теплоизоляции, так снег со льдом, если окно устанавливают зимой.

Проем должен быть ровным, прочным, и без серьезных повреждений. Если же он в плохом состоянии, его замазывают укрепляющим цементно-песчаным раствором, который предназначен для наружной отделки.

Если ваши стены сделаны из мягких и рассыпчатых материалов (глинистого грунта с добавлением соломы или камня осадочной породы), не обойтись без «обсадной» или «черновой» рамы, которую необходимо изготовить заранее. Рама нужна, чтобы поверхность проемов была прочной.

Типичные проблемы на первом этапе монтажа

  • герметичность отсутствует
  • наблюдается продувание и высокая влажность в проеме
  • монтажный шов разрушен
  • рама покривилась или вообще сломалась

Второй этап: монтаж профиля

На данном этапе происходит уже непосредственное размещение окна в проеме.

Вот что собой представляют опорные подкладки из дерева

Во-первых, на профиль крепят анкерные пластины (или другие крепежные элементы), чтобы потом за них прикрепить раму к стене. Подробнее о креплении окна читайте ниже.

Во-вторых, окно должно быть установлено на крепкую опору. Для этого по углам и бокам проема монтируют подкладки. Учтите, что окно должно стоять ровно. Для этого его положение вымеряют уровнем.

Чтобы окно не вывалилось, подкладки делают из крепкого и прочного материла. А именно: из твердой породы древесины, твердого полиэтилена или пластика. Толщина опоры должна быть не меньше 1,5 мм.

К проему опору прикрепляют с помощью двух дюбелей диаметром 5 мм. Длина дюбелей не менее 40 мм. Монтажная глубина не больше 3 см.

Временная подкладка после установки окна сразу удаляется. Тут об этом забыли

В-третьих, чтобы быть уверенным в надежном креплении окна, используйте дополнительные средства опоры – подкладки, либо распорные клинья. Но учтите, что после окончания установки их нужно вытащить.

В-четвертых, боковые и верхний прогалы между профилем и проемом должны быть одинаковые. А нижний прогал нужно делать таким, чтобы потом в него вошел подоконник.

Нарушение этих пунктов по установке окна приведет к сложностям.

Планируете крышу на балкон? О типах крыш и козырьков, этапах монтажа вы узнаете в данном материале.

Читать еще:  Пожелтел пластиковый подоконник что делать

Типичные проблемы на втором этапе монтажа

  • оконный профиль просел вниз
  • остались большие щели между рамой и проемом
  • створки застревают в косяках и вытираются
  • появляется конденсат и плесень на проемах

к содержанию ↑

Третий этап: закрепление окон

Пластину сначала крепят к профилю, а затем к стене

Чтобы окна и двери держались крепко, нагрузку с них нужно частично перенести на стены. Для этого и нужны крепления.

В качестве элементов крепления для пластиковых окон используют специальные анкерные пластины, которые прикручивают к раме (о них мы уже говорили), доски, стержни, строительные саморезы для рам, самонарезающие винты.

Ни в коем случае нельзя закреплять окна гвоздями или одной монтажной пеной. Не верьте тем монтажникам, которые рассказывают, что пена – прочная и окно не выпадет. Такой материал не сможет перенести огромные нагрузки с окон на стены, не разрушаясь.

Если установить профиль без креплений, он прогнется

Крепления располагают по всему периметру окна. Обязательное расстояние между ними около 70 см для пластиковых окон и 80 см для окон из алюминия или дерева. Расстояние от любого угла рамы до ближнего крепежного элемента примерно 15 см.

После того, как крепежные элементы установлены, необходимо убрать дополнительные клинья и заново проверить окно по уровню. Проверьте, правильно ли открываются и закрываются окна и двери. Для этого откройте створку на любую ширину, затем отпустите ее. Если она самостоятельно отклоняется в сторону (т.е. не от ветра, а сама), окно стоит не по уровню.

Четвертый этап: заделка швов

Швы должны быть теплыми. А еще не пропускать влагу и шум. Но при этом не загораживать путь воздуху и парам внутри квартиры. Для этого в качестве заделки используют упругий материал.

Заделка включает в себя три изоляционных слоя: внешний, средний и внутренний. Рассмотрим их поподробнее:

Иногда для внутреннего слоя шва используют раствор. Однако такое нежелательно, ведь он не пропускает воздух и пар

Внешний слой шва принимает на себя уличные воздействия: атмосферные и температурные. Также он должен быть устойчив к солнцу свету, обладать свойствами гидроизоляции и не мешать влаге испаряться влаги из помещения.

Средний (основной) слой обеспечивает тепло- и звукоизоляцию, а также воздухонепроницаемость монтажного шва.

Внутренний слой служит для теплоизоляции, при этом пропускает конденсат из квартиры наружу.

Итак, переходим к непосредственной заделке строительного шва. Сначала готовят средний слой. А именно: щель между рамой окна и проемом заполняют пеной из полиуретана. Помните, что перед этим необходимо очистить проем с помощью намоченной тряпки.

Излишки пены можно срезать лишь спустя сутки после заполнения среднего шва. Чтобы на пену не попадал солнечный свет, ее можно прикрыть наличником.

Следите, чтобы при заполнении шва пеной не оставалось отверстий.

Далее переходим к внешнему и внутреннему слою. Для них можно использовать герметик «Стиз» иди другие гидроизолирующие и паропроницаемые материалы. Например, уплотненные саморасширяющиеся ленты «Псул». Либо специальные составные ленты, которые наклеиваются на раму окна до его установки в проеме.

Как использовать утепленный балкон? Например, можно отбуксировать туда велосипед на зиму или поставить холодильник. Что еще и как хранить на балконе, читайте здесь.

Гидроизоляционная лента

Лента ГПЛ также призвана закрывать монтажный шов изнутри помещения. Она изготовлена на основе пенополиэтиленовой пленки, которая имеет тонкий слой из алюминиевой фольги. На противоположной стороне имеется клейкий слой для фиксации ленты.

За герметичность шва с внутренней стороны отвечает гидроизоляционная лента

Клеевой слой имеет хорошее сцепление с деревянными, бетонными и кирпичными поверхностями. После приклеивания монтажный шов обеспечивается абсолютной герметизацией, так как лента не пропускает ни влагу, ни воздух.

Верхнему слою ленты ГПЛ не страшно воздействие щелочи и прочих химических реагентов. Она не теряет своих свойств от воздействия прямых солнечных лучей.

Монтаж окон ПВХ

Выставление окон и их временное крепление

Оконный блок вставляется в проем как в собранном виде (что не очень удобно), так и в разобранном – то есть со снятыми створками. Лучше вставлять один лишь установочный профиль, а уже затем навешивать створки.

Используя уровень, выставляется профиль, при этом оставляются необходимые монтажные зазоры с допустимыми отклонениями в 1,5 мм на один метр и не более 3 мм на всю длину. Место установки может быть разным, в зависимости от проема: если проем без четверти, то бок монтируют на небольшом расстоянии от внешнего края стены (от трети толщины проема), если стена с утеплителем, то есть многослойная, монтаж осуществляется в районе теплоизолирующего слоя.

Оконный блок фиксируется в проеме при помощи специальных пластиковых клиньев, которые обладают возможностью регулировки, а кроме того, они имеют воздушную камеру, которая препятствует потерям тепла, в отличии, скажем, от деревянных клиньев. После установки блока, все клинья, кроме нижних, удаляются, оставаясь на постоянных крепежах. Нижние клинья выполняют важную роль – ведь именно они передают нагрузку блока на основание — стену.

Крепление пластиковых окон

Крепятся пластиковые окна в проеме при помощи металлических или пластиковых дюбелей, строительных шурупов либо специальных монтажных пластин – выбор крепежа зависит от материала стен, веса окна и его габаритов, расчетные силы ветров и ширины монтажных зазоров.

Читать еще:  Послегарантийное обслуживание пластиковых окон

Пластиковые анкерные дюбели применяются, если стены выполнены из легких бетонов, дерева или пустотелого кирпича. Пластиковые дюбеля имеют очень малую теплопроводность, не ржавеют.

Для деревянных оснований чаще всего используют саморезы.

Гибкие пластины применяются для крепежа в случае, если стены многослойные, поскольку при этом оконный блок находится в месте расположения теплоизоляционного слоя, и поэтому крепеж следует вывести на твердое основание.

Для крепежей по бетону или полнотелому кирпичу используется металлический распорный дюбель.

Рекомендованный диаметр дюбеля – 8 мм, длина подбирается с расчетом его погружения в основание на 40 мм.

Заполнение монтажных швов

Монтажные швы заполняют тремя слоями: первый слой, наружный, для него применяется саморасширяющаяся уплотнительная лента (ПСУЛ), затем идет прослойка из монтажной пены, которая обладает отличной звуко- и теплоизоляцией, и, наконец, внутренний слой, выполняющий пароизоляцию, то есть предохраняющего утеплитель от влаги.
Пена наноситься ровным слоем, без провалов и пустот, если шов широкий, то пена наноситься в несколько этапов, когда следующий слой наноситься на предыдущий, подсохший слой. Выход пены за наружную плоскость профиля не желателен, поскольку тогда придется срезать излишки, а это создает условия для проникновения влаги.

После того, как пена высохнет, на нее наноситься пароизоляционная лента, либо применяется мастика, а в качестве финишной отделки используются акриловые или силиконовые герметики.

Комплектующие для монтажа ПВХ окон

Для грамотной установки окон ПВХ вам потребуется ряд комплектующих:

  • монтажные клинья
  • выравниватели фальца
  • специальные лопатки для стеклопакетов (пластиковые)
  • пробковые прокладки

Монтажные клинья и выравниватели фальца – необходимые элементы для правильной установки оконной конструкции. Отсутствие одного из них при установке оконного блока может привести к нарушению целостности стеклопакета в прочесе его эксплуатации.

Использование монтажных клиньев из пластика рекомендовано по ГОСТу для передачи нагрузки на несущее основание (силовые нагрузки на монтажный шов не допускаются). Клинья ставят непосредственно перед монтажомстеклопакета к проему с целью выравнивания окна относительно четверти проема. Точность выравнивания обеспечивается взаимной фиксацией двух монтажных клиньев зубьями, находящимися по обеим сторонам. Использование пластиковых клиньев с воздушными камерами позволяет убрать мостик холода, приводящий к промерзанию в случае применения деревянных клиньев.

Для равномерного распределения нагрузки оконного блока и для того, чтобы стеклопакет находился на ровной горизонтальной поверхности используют пластиковые фальцевые вкладыши, которые крепят под опорными рихтовочными пластинами.

В процессе установки стеклопакета в оконные проем для выравнивания положения стеклопакета в раме окна применяется пластиковая лопатка.

Пробковые прокладки используют при транспортировке и хранении стекол и иных материалов с легкоповреждаемой поверхностью.

В ГК «СтройСистема» вы можете купить все необходимые комплектующие для окон. Цену и условия приобретения, а также действующие скидки и акции вы можете уточнить у менеджеров отдела продаж по телефону.

Если окно устанавливается по ГОСТу, значит, монтаж должен соответствовать следующим требованиям:

  • оконная рама устанавливается ровно, допускается небольшое отклонение на конструкцию в пределах 3 мм;
  • мостики холода между стеной и окном полностью отсутствуют;
  • наличие трехслойного монтажного шва;
  • применение при установке опорных и распорных колодок;
  • расположение креплений на расстоянии 700 мм (для белых пластиковых окон) и 600 мм (для профилей с ламинацией).

Монтаж откосов на пластиковые окна.

Когда конструкция и подоконник установлены, наступает время для финишных косметических работ. Идеальный внешний вид металлопластиковых окон предполагает соответствующее оформление оконных откосов.

Вариантов отделки на сегодняшний день существует несколько. И все они позволяют сделать оформление самостоятельно, без привлечения квалифицированных специалистов.

Самый сложный и трудоемкий способ — оштукатуривание. Недостатком является использование мокрых смесей и определенного навыка. Поэтому рекомендуется воспользоваться достаточно простым методом создания откосов из пластика или гипсокартона.

Монтаж осуществляется на специальные направляющие, прикрученные к откосам дюбелями. Гипсокартон крепится к профилю саморезами, а пластик вставляется в специальные крепления. Углы оформляются специальными пластиковыми уголками, фиксирующимися на обычный монтажный клей.

  • Полезная информация о видах пластиковых окон.
  • Сравнение пластиковых окон разных производителей – полезная информация тут http://mrokna.ru/plastik/sravnenie-plastikovyih-okon-raznyih-proizvoditeley.html
  • Ремонт пластиковых окон своими руками – советы мастера здесь.

При соблюдении нехитрой технологии монтажа металлопластиковые окна надежно прослужат долгие годы, даря тепло и эстетическое наслаждение.

Также посмотрите видео с полезными советами по монтажу пластиковых окон своими руками

Можно и самому все работы сделать, только помощник понадобиться, окно же может быть большим, да и вес у него приличный. Кто-то должен поддержать, подать инструменты и прочее.

Вполне реально сделать все мужу или отцу, главное выбрать качественную монтажную пену и хороший инструмент. Даже для новичка особого труда установка не составит.

Благодаря тому, что муж какое-то время поработал сборщиком и монтажником в организации по установке окон, ему было легко установить у нас дома пластиковые окна. И не пришлось обращаться к профессионалам.

Следовало упомянуть, что нужно еще тщательно промерять уровнем, правильно ли стоит окно, небольшие перекосы, могут потом мешать дальнейшему проведению работ, и все это нужно сделать до задувки.
