Плиты ППУ технические характеристики

Любые эпитеты всегда субъективны. Язык цифр, описывающих технические характеристики сэндвич-панелей ППУ, подтвержден многочисленными исследования и испытаниями материала на этапе разработки и в различных условиях эксплуатации.

Основные критерии оценки эффективности любых сэндвич-панелей:

• теплопроводность;
• горючесть;
• водопоглощение;
• пожарная безопасность;
• экологическая чистота.

Они позволяют (и некоторые другие факторы) оценить возможность применения сэндвич-панелей в конкретном случае и сравнить их с другими решениями.

Теплопроводность и несущая нагрузка

Особая структура и технология производства пенополиуретана обусловили максимально низкую степень теплопроводности – на уровне 0,02 – 0,04 Вт/м*К. Таким показателем не может «похвастаться» ни один из других видов сэндвич-панелей и, тем более, других материалов, используемых для возведения объектов. Так, 25 мм пенополиуретана обеспечивают такую же тепловую защиту как 60 мм пенополистирола или 80 мм минеральной ваты (еще два популярных вида утеплителей с сэндвич-панелях). Для подобных целей понадобится 140 мм дерева, 250 мм пенобетона или 650 мм кирпичной кладки.

Эффективность от использования пространства дополняется максимальной «разгрузкой несущих конструкций» — при плотности порядка 40 кг/м3 сэндвич-панель толщиной 100 мм будет весить всего 4 кг «квадрат». С учетом двух факторов: заданного уровня теплозащиты и необходимого для этого слоя материала, сэндвич-панели с пенополиуретаном уменьшают нагрузку на 20% в сравнении с пенополистиролом, в 2 раза – в сравнении с минеральной ватой и в десятки раз по сравнению с кирпичом.

Наполнитель отличает хорошая прочность на сжатие (0,15. 1,0 МПа) и изгиб
(0,35. 1,9 МПа), которая в сэндвич-панели увеличивается «поддержкой» металлических листов, в результате чего риск остаточных деформаций исчезает практически полностью.

Стойкость к воздействию внешних факторов

Среди отличительных характеристик ППУ – стабильность качеств при большом диапазоне температур: от -100 до +150 градусов, а также при переходах через нулевую отметку. Приближается к таким параметрам только пенополистирол.

Отличное дополнение к «температурным» качествам – предельно низкая степень адгезии (1-2% от объема), что позволяет применять сэндвич-панели с пенополиуретаном в наиболее сложных условиях морозильных камер и складов.

Материал инертен к большинству химических сред и разрушается только под действием концентрированных кислот и некоторых других подобных по действию веществ.

Безопасность

Пенополистирол считается горючим материалом (класс Г2), однако для воспламенения нужен непосредственный контакт с пламенем (некоторые виды со специальными добавками и при таком условии почти не горят). Низкая теплопроводность материала гарантирует не распространение очага возгорания.

Газонаполненный пенный утеплитель имеет целостную структуру и не подвержен воздействию плесени и других биологических сред. Использование при производстве исключительно экологически чистых компонентов делает пенополиуретан полностью безопасным для человека и животных.

Основные преимущества теплоизоляции ППУ

Плиты из пенополиуретана широко используются для утепления кровельных и стеновых конструкций. В числе главных преимуществ плит от ГК КРОН:

• стопроцентная теплоизоляция;
• устойчивость к влаге;
• низкие показатели теплопроводности (0,022-0,023 Вт/м*К);
• сохранение теплоизоляционных качеств более 50 лет;
• длительный эксплуатационный срок;
• малый вес, что снижает нагрузку на каркасные конструкции;
• удобство при монтаже (легко пилятся, сверлятся, режутся и др.);
• возможность демонтажа для повторного использования на новом месте.

Популярность плит теплоизоляционных из пенополиуретана также обусловлена оптимальным сочетанием эргономичности и непревзойденной энергетической эффективности. Отдельно стоит указать на высокую механическую прочность панелей, их способность выдерживать внушительные нагрузки при сжатии.

Результаты сравнения пенополиуретана и пенополистирола

Для удобства восприятия результаты сравнения мы вынесли в отдельную таблицу.

Параметр	Пенополистирол (ППС)	Пенополиуретан (ППУ)
Теплоизоляционные свойства
Срок эксплуатации
Стоимость
Прочность материала
Температура эксплуатации
Гигроскопичность
Пожарная безопасность
Био- и химическая устойчивость
Стойкость к изменению формы/объема
Экологичность

Итак, по результатам сравнения можно однозначно сказать, что пенополиуретан (ППУ) как утеплитель, практически по всем характеристикам превосходит пенополистирол (ППС).

Соответственно при производстве промышленных холодильных дверей и морозильных камер (да и не только) предпочтительнее использовать именно ППУ. Единственный его недостаток — это цена, которая легко компенсируется его сроком службы и экономией на отоплении/охлаждении.

В заключении хотим отметить что завод «Ирбис» использует при производстве своего оборудования только пенополиуретан (ППУ).

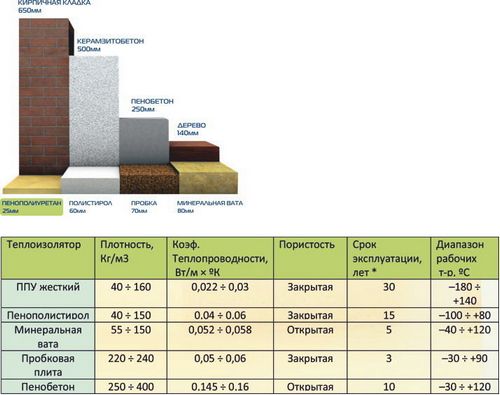

Сравнительные технические характеристики скорлуп ППУ с другими теплоизоляторами

Скорлупы из пенополиуретана имеют закрытую пористую структуру, а значит, не впитывают влагу, сохраняют свои свойства в широчайшем диапазоне температур, способны прослужить 30 и более лет, обладают низким коэффициентом теплопроводности и эффективно сохраняют тепло.

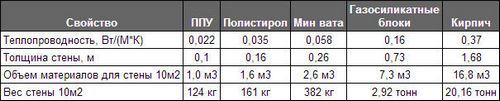

Характеристик пенополиуретана в сравнении с иными материалами

Сфера применения пенополиуретановых утеплителей

Использование ППУ в различных отраслях оборачивается высоким экономическим эффектом, благодаря надежной теплоизоляции с долгим сроком эксплуатации. В зависимости от марки пенополиуретана в сферу его применения входят:

1. Торговые и промышленные холодильные камеры.
2. Изоляция магистральных трубопроводов.
3. Выполнение шумоизоляции и защиты от коррозии корпусов автомобилей.
4. Теплоизоляция внутренних и наружных конструкций жилых зданий, складов, промышленных помещений.
5. Использование в качестве утеплителя при изготовлении сэндвич панелей из металлических листов.

Технические характеристики

Конструкция трубы в ППУ изоляции

Терминология:
t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
d – диаметр стальной трубы;
s – толщина стенки стальной трубы;
D — диаметр оболчки-трубы;
n – тип изоляции ППУ по ГОСТу 30732-2006;
ППУ – теплоизоляция из пенополиуретана;
ПЭ – полиэтиленовая оболочка;
ОЦ — оцинкованная оболочка или труба;
эл/св — электросварная труба;
б/ш — бесшовная труба;
ВГП — ВодоГазоПроводная труба;
СОДК — система оперативного дистанционного контроля.

Описание:
1. Центратор (центрирующая опора);
2. Изоляция из ППУ (пенополиуретан);
3. Труба оболочка (ПЭ или ОЦ);
4. Стальная труба;
5. Система оперативного дистанционного контроля (СОДК).

Условное обозначение:
Труба t dxs/D n ПЭ(ОЦ)

Пример обозначение:
Труба эл/св 108×4,0/180 ППУ ПЭ СОДК

Трубы в ППУ изоляции из полиэтилена ПЭ

Трубы в ППУ изоляции из оцинкованной стали ОЦ

Толщина стенки стальной трубы и слоя пенопоулеритана может корректироваться по желанию заказчика. Толщина стенки трубы и фасонных деталей должна быть равнозначной. Во всех элементах трубопровода имеется свободный от изоляции с двух сторон конец. Его длина составляет от 150 мм (для труб диаметром от Ду 25 до Ду 219) до 210 мм (для труб от Ду 273 до Ду 1020).

Качество выпускаемой продукции обеспечивается за счет высококачественных материалов и полуфабрикатов, контроля на всех этапах производства.

Трубы ППУ (изоляция из пенополиуретана) в полиэтиленовой — ПЭ или оцинкованной — ОЦ защитной оболочке с системой ОДК. Продажа от производителя теплоизолированных стальных труб ППУ.

Сфера применения плит из пенополиуретана (плит ППУ) – строительство. Плиты используются как теплоизоляционный материал при строительстве, а также при отделке сооружений и помещений. Кроме этого, плиты ППУ активно применяются для утепления автомобильных рефрижераторов.

Использование жесткой теплоизоляции в виде плит ППУ при качественном утеплении стен, кровель, фасадов, фундаментов, рефрижераторов и домов позволяет существенно снизить толщину изоляционного слоя, следовательно, увеличить полезную площадь. Данное качество особенно ценно там, где имеется недостаток свободного пространства или каждый сантиметр площади ценится особенно высоко. Иными словами, теплоизоляционные плиты ППУ целесообразно использовать там, где не могут быть использованы другие изоляционные материалы с существенно большей толщиной.

Вспененный пенополиуретан (ППУ) получают путем смешивания двух жидких полимеров: полиола и полиизоцианата. Застывшая пена содержит в своих ячейках до 90% газа, что обеспечивает высокие теплоизоляционные качества ППУ. В зависимости от их пропорции и наличия антипиреновых добавок, конечный продукт различается по структуре, техническим характеристикам и области применения.

Мягкий и эластичный поролон используется как наполнитель для мебели и бытовых изделий. Марки поролона имеют разную плотность (от 5 до 40 кг/м 3 ) и жесткость:

Максимальная нагрузка кг/см2

За исключением последней марки, поролоны относятся к сильногорючим веществам по ГОСТ 30244, по ГОСТ 30402 – к легковоспламеняемым, по ГОСТ 12.1.044 – к дымоообразующим и токсичным при горении. По этим причинам поролон в строительстве не используют.

ППУ с антипиреновыми добавками называется жестким пенополиуретаном. Он отличается повышенной плотностью (30-86 кг/см 3 ), в готовом виде теряет эластичность, зато обладает массой других преимуществ. Применяется в строительстве для тепло- и шумоизоляции, а сверхплотные виды (от 70 кг/см 3 ) используются для гидроизоляции в фундаментах зданий и на прочих поверхностях.

Строительный ППУ готовят из двух компонентов: полиола (компонент А) и изоцианата (компонент Б). Изоцианат служит основой химического процесса и его состав не меняется, а полиолы применяют различные, что влияет на скорость вспенивания, плотность и горючесть. По ГОСТ 307302-2006 ППУ относится к классу горючести Г3 (самозатухающий, трудновоспламеняющийся, трудносгораемый) и рекомендован для тепловой изоляции зданий и трубопроводов.

Как теплоизоляционный материал ППУ прост в изготовлении и его можно смешать на месте, а компоненты для пенополиуретана купить и доставить на стройку зачастую выходит дешевле, чем везти готовый продукт.

При наличии профессионального пеногенератора высокого давления и соблюдения пропорций компонентов, такой ППУ ничем не уступает заводскому. Пену можно напылять на различные поверхности или делать сэндвич-панели.

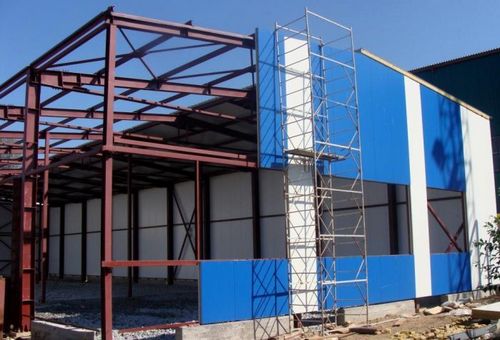

Технические характеристики стеновых сэндвич-панелей

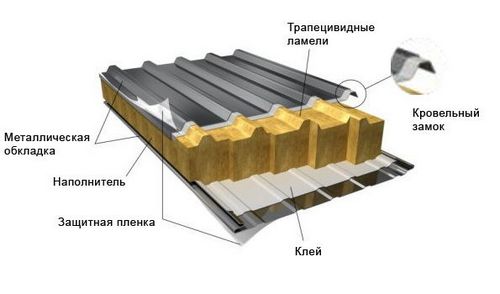

Трехслойная конструкция состоит из металлической обшивки и пенополиуретанового наполнителя. В качестве покровного слоя используются листы из холоднокатаной оцинкованной стали, покрытые антикоррозийной эмалью, стойкой к ультрафиолетовому излучению и агрессивной среде. С внутренней стороны плиты лист покрыт защитным лаком.

В процессе производства ППУ прочно сцепляется с металлической поверхностью и образует монолитную прочную конструкцию. Пенополиуретановый наполнитель имеет самый низкий коэффициент теплопроводности (0,019-0, 035 Вт/м*К). Пеностекло, газосиликатные блоки, кирпич, минеральная вата имеют более низкие теплозащитные свойства. При эксплуатации здания более 15 лет потеря теплоизолирующей способности составляет около 3%.

Водопоглощение пенополиуретана за сутки не превышает 1,9 % от объема. Открытые поры и ячейки полиуретанового наполнителя отлично поглощают звуки.

Выпускаются стеновые трехслойные плиты с гладкой и профилированной поверхностью. Толщина материала 40-200 мм. Длина от 2 до 15 м. Можно купить стеновые сэндвич панели ППУ любого оттенка. Цвет внешнего покрытия можно посмотреть на фото.

Для защиты от промерзания и проникновения влаги термопанели оснащены герметичными стыковочными замками по типу «шип-паз». В зависимости от толщины материала пазо-гребневые соединения могут быть одинарными, двойными или тройными.

Нюансы процесса напыления

Пенополиуретан содержится в баллонах и распыляется под давлением, что требует определенных навыков при работе с ним. Наносить материал рекомендуется в несколько слоев, толщина которых лежит в пределах от 10 до 20 мм.

Разные марки этого состава характеризуются различной плотностью (от 15 до 70 кг/куб. м). Чем выше значение данного параметра, тем прочнее будет прослойка теплоизоляционного слоя.

Учитывая, что данного вида материал представляет категорию горючести Г2, не рекомендуется использовать его на поверхностях, которые будут подвергаться нагреву при эксплуатации. Один из недостатков ППУ – высокая стоимость.
